SOLIDWORKS SIMULATION_PROFESSIONAL 구조해석

별도 견적문의
* 해당 페이지는 결제되지는 않으며, 구매는 하단의 견적문의 버튼을 통해 특판 할인가 견적안내가 가능합니다.

SOLIDWORKS SIMULATION STANDARD
SOLIDWORKS SIMULATION PROFESSIONAL
SOLIDWORKS SIMULATION PREMIUM

문의전화 1670-2236



솔리드웍스 시뮬레이션 프로페셔널을 통한 확장

(상위edition은 하위기능을 포함하고 있습니다)





SOLIDWORKS Simulation Professional을 사용하면 설계를 최적화하고

제품의 기계적 저항, 제품 내구성, 토폴로지, 고유 진동수를 결정하고 열전달 및 좌굴 불안정성을 테스트 할 수 있습니다.또한 순차적 다중 물리 시뮬레이션을 수행 할 수 있습니다.



⬜ 고급 상호작용 및 커넥터

⬜ 형상/위상 최적화

⬜ 이벤트 기반 모션해석

⬜ 고유진동수 해석

⬜ 좌굴 또는 붕괴 해석

⬜ 열전달 해석

⬜ 낙하 충격 해석

⬜ 압력 용기 설계









고유진동수 해석

진동 또는 불안정 모드에 의한 장비 수명 저하 및 파손의 유발 방지







  • 고유 진동 수 및 모드 형상 계산
  • 고유 진동 수의 변경 (공진회피)
  • 모델링 변경
  • 재질 변경
  • 질량의 효과적 배치



좌굴해석

축 하중에 의해 발생하는 급격한 대변위 현상





  • 축 방향에서하중을 받은 얇은 파트, 단품이 있는 제품
  • 축 방향 압축 하중을 받는 가늘고 긴 구조물

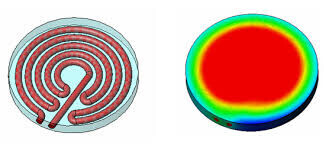

열해석

파트/어셈블리에서의 온도 변화 및 열 응력 확인







  • 전도, 대류, 복사를 통해 온도, 온도 구배
  • 등방성, 이방성, 온도의 의존성 재질 사용 가능
  • 정상상태/비정상상태의 열해석
  • 열 변형 문제 예측 및 해결





낙하충격 해석

제품이 바닥에 떨어졌을 경우의 해석





  • 중력, 낙하거리, 속도, 바닥의 종류 지정- Rigid/Flexible Target
  • 해석 후 변위, 속도, 가속도 및 응력 확인- 1차 충격으로 인한 제품 내부의 2차 충격 계산- 핵심 부품의 최대 중력 가속도 파악



설계 최적화

설계 목적에 의거하여 자동으로 모델 최적화





  • 목적: 최소/최대 질량, 체적, 고유 진동 수
  • 설계 변수: 솔리드웍스에서 주어진 모든 치수
  • 구속: 제품 성능에 대한 요구 조건 (응력, 변위, 진동한계 등)
  • 효과: 최적의 모델 도출, 재료(원가) 절감, 제품의 품질 향상



위상 최적화

최적화 목적 및 지오메트리 구속 조건을 충족하는 부품의 형상 탐색



  • 초기 설계가 없어도 제품 개념 설계에 유용한 방법
  • 응력 대 무게의 최고 비율 목적으로 부품 형상 도축
  • 다양한 구속 조건의 조합 및 설정 가능- 응력, 안전계수, 고유 진동 수 등
  • ‘시뮬리아’의 위상 최적화 솔루션인 ‘Tosca’ 알고리즘 사용





압력용기 해석

압력 용기 규격(ASME)의 해석





  • 압력 용기 설계 해석은 정적 연구 결과를 원하는 요소 (사하중, 활하중 및 열 부하)와 결합합니다. 디자인이 실패 할 수있는 방법을 이해하고 더 안전하고 안전한 압력 용기를 설계하기 위해 해당 정보를 사용
  • SRSS 및 선형 조합 방법을 이용할 수 있음
  • 다양한 표준 (ASME / BSI / ISO)에 대한 적합성을 확인하는 데 사용





EDITION별 기능비교 다운로드 받기🔽
