편리하고 직관적인 CFD 해석
SOLIDWORKS Flow Simulation은 SOLIDWORKS에 완벽하게 통합된 강력한 CFD 솔루션입니다. 설계자는 실제 환경에서 유체 유동에 대한 시뮬레이션과
"가상" 시나리오를 진행함으로써 기류, 열 전달, 부품 내/ 외부에 작용하는 하중을 효과적으로 해석할 수 있습니다.
설계 변형을 비교하면서 빠르게 더 나은 방향으로 수정하여 최고의 성능을 발휘하는 제품을 제작할 수 있습니다.
산업별로 특화된 HVAC(난방, 환기, 냉방) 모듈과 전자장치 냉각 모듈을 제공합니다.
당신에게 필요한 Flow Simulation만을 선택할 수 있습니다.
Flow Simulation 에디션별 기능
FLOW SIMULATION®
SOLIDWORKS Flow Simulation은 FVM(Finite Volume Method)사용하여 결과를 최적화 수행할 수 있는 도구이며 연구를 통해 제품성능을 계산하는 매개변수 Flow Simulation도구입니다.
주요기능

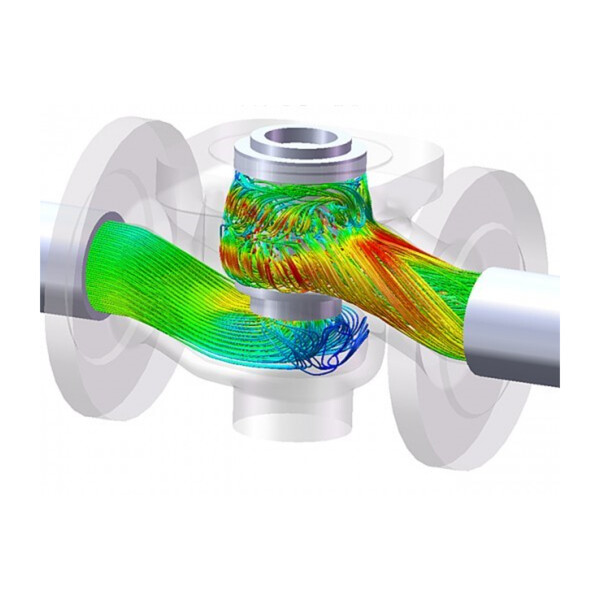

▷ 내부/외부, 정상/비정상 상태 유동
▷ 층류-천이-난류 유동
▷ 아음속, 천음속, 초음속 유동
▷ 점성/비점성 유체
▷ 회전체 해석(MRF, 슬라이딩메시)
▷ 복합 열전달(전도/대류/복사)
▷ 공동 현상, 상대습도, 응축효과
▷ 소음 예측, 자유 수면
▷ 복합 열전달(전도/대류/복사)
▷ 입자 스터디
▷ 파라메트릭/최적화 해석
FLOW SIMULATION® HVAC
HVAC 시스템 및 복사 현상을 분석하기 위한 전용 가열,
냉각 및 환기 도구입니다.
주요기능
▷ 트레이서 스터디
▷ 고급 복사 시뮬레이션
▷ 쾌적도 파라미터
▷ 예상 평균 온열감 (PMV)
▷ 예상 불만족도 (PPD)
▷ 작용 온도 및 드래프트 온도
▷ 공기 확산 성능지교(ADPI)
▷ 오염물질 제거 효과 (CRE)
▷ 국부적 대기 품질 지수 (LAQI)
FLOW SIMULATION® Electronics Cooling

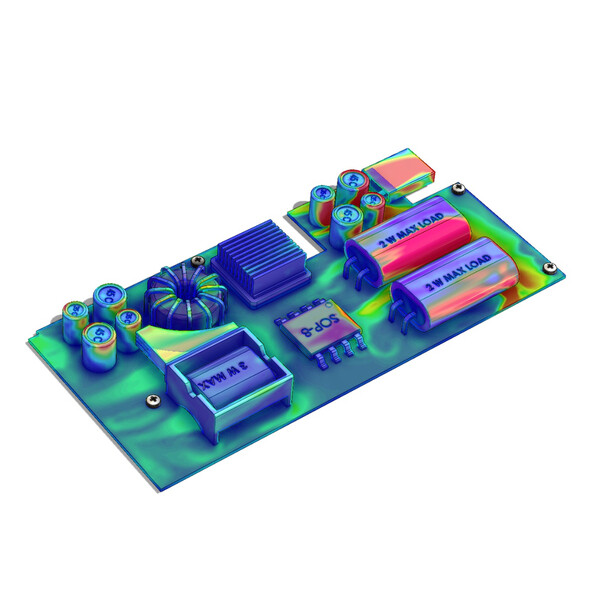

전자장치 냉각모듈은 SOLIDWORKS FLOW SIMULATION에 추가된 모듈입니다. 전자부품의 열특성과 냉각요건을 평가할 수 있는 부가적 기능을 더 했습니다.
주요기능
▷ 히트 파이프
▷ 열전 냉각기
▷ 열 조인트
▷ 2 저항 컴포넌트
▷ PCB 생성기
▷ 줄 가열 (Joule Heating)
▷ 전자장치 냉각 라이브러리
▷ 펠티에 효과에 의한 열원
▷ 히트 파이프 컴팩트 모델
▷ 방열판 시뮬레이션
AirFlowTech
시제품 제작 횟수를 절반으로 줄였습니다.
“기계 내부 유동을 설계 단계에서 바로 확인할 수 있어 불필요한 시제품 제작이 3회 이상 줄었습니다. Flow Simulation 덕분에 압력 손실 구간을 쉽게 찾아내고, 펌프 효율을 약 15% 개선했습니다.”
CoreElec
“전자기기 방열 설계 시 히트싱크와 팬 위치를 최적화했습니다. Flow Simulation으로 온도 분포를 시각화하니 과열 지점을 즉시 파악할 수 있었고, PCB 온도 편차가 20℃ 이상 감소했습니다.”
DriveMotion
“외부 유동 해석으로 차량 부품의 공기저항을 검증했습니다. 실험 없이 시뮬레이션으로 디자인을 반복 검토할 수 있어 개발 기간이 2개월 이상 단축되었습니다. CAD 안에서 CFD를 바로 실행할 수 있다는 점이 가장 강점이었어요.”
Climate Solution
“실내 공기 흐름과 온도 균일도를 CFD로 분석했습니다. PMV·PPD 쾌적도 지수를 직접 확인할 수 있어서 공조 시스템의 설계 품질이 높아졌습니다. 고객 프레젠테이션에서도 시각자료로 큰 도움이 됩니다.”
