SOLIDWORKS PLASTICS_사출성형해석

제조 적합성 검증

플라스틱 파타 및 사출 금형설계 최적화

플라스틱 부품이나 사출금형을 설계하는 회사라면 SOLIDWORKS Plastics를 사용하여

부품 및 금형 설계 초기단계에서 제조상의 금형 재작업을 피해 품질을 향상시키고 출시기간을 단축할 수 있습니다.

기능

SOLIDWORKS Plastics는 설계 프로세스 동안 엔지니어에게 기술적 통찰력을 제공하여 비용과 시장 출시 시간을 줄이면서 혁신할 수 있도록 합니다.

플라스틱 부품 생산 최적화

SOLIDWORKS Plastics 제품은 부품 벽 두께, 게이트 위치, 러너 시스템 크기 및 레이아웃을 최적화하여 처음부터 금형이 올바르게 작동하도록 하여 재작업의 필요성을 줄이거나 없앨 수 있습니다.

스크랩 감소

SOLIDWORKS Plastics를 사용하면 변경 비용이 가장 적고 제조 가능성에 대한 영향이 가장 큰 제품 개발 초기 단계에서 설계 반복을 쉽게 분석하여 부품 품질을 높이고 생산 폐기율을 최소화할 수 있습니다.

출시 시간 단축

SOLIDWORKS Plastics는 금형 도구가 절단되기 전에 잠재적인 제조 결함을 예측하고 방지하여 시간과 비용이 많이 드는 금형 재작업의 필요성을 사실상 없애고 예산 내에서 프로젝트 마감일과 배송 날짜를 맞추도록 합니다.

협업 및 보고

SOLIDWORKS Plastics는 시뮬레이션 결과의 공유 및 해석을 용이하게 하는 자동화된 보고서 생성 도구를 제공하여 확장된 개발 팀 간의 협업을 강화합니다.

SOLIDWORKS 플라스틱 패키지

사용하기 쉬운 솔루션 제품군으로 플라스틱 부품 설계 프로세스 최적화

SOLIDWORKS Plastics Standard

플라스틱 부품 설계자를 위해 특별히 설계된 직관적인 시뮬레이션 소프트웨어

제조 가능성을 위해 플라스틱 부품을 최적화하는 가장 비용 효율적인 시간은 제품 설계의 초기 단계입니다. 이 단계를 건너뛰면 종종 "양호한 부품" 처리 기간이 매우 좁은 비효율적인 금형 설계로 이어지며 결과적으로 불량률이 높아지고 출시 시간이 지연됩니다.

• CAD 통합 : SOLIDWORKS 3D 설계 환경에 완전히 내장되어 제조 가능성을 위해 설계를 분석하고 수정할 수 있는 동시에 형태, 맞춤 및 기능을 최적화할 수 있습니다.
• 배우기 쉽고 사용하기 쉬움 : 배우는 데 몇 분 밖에 걸리지 않으며 광범위한 분석이나 플라스틱 전문 지식이 필요하지 않습니다.
• 설계 팀 커뮤니케이션 촉진 : 웹 기반 HTML 보고서를 통해 설계-제조 팀의 모든 구성원에게 시뮬레이션 결과 및 설계 조언을 빠르고 쉽게 전달할 수 있습니다.

SOLIDWORKS Plastics Professional

금형 설계자와 금형 제작자를 위해 특별히 설계된 직관적인 시뮬레이션 소프트웨어

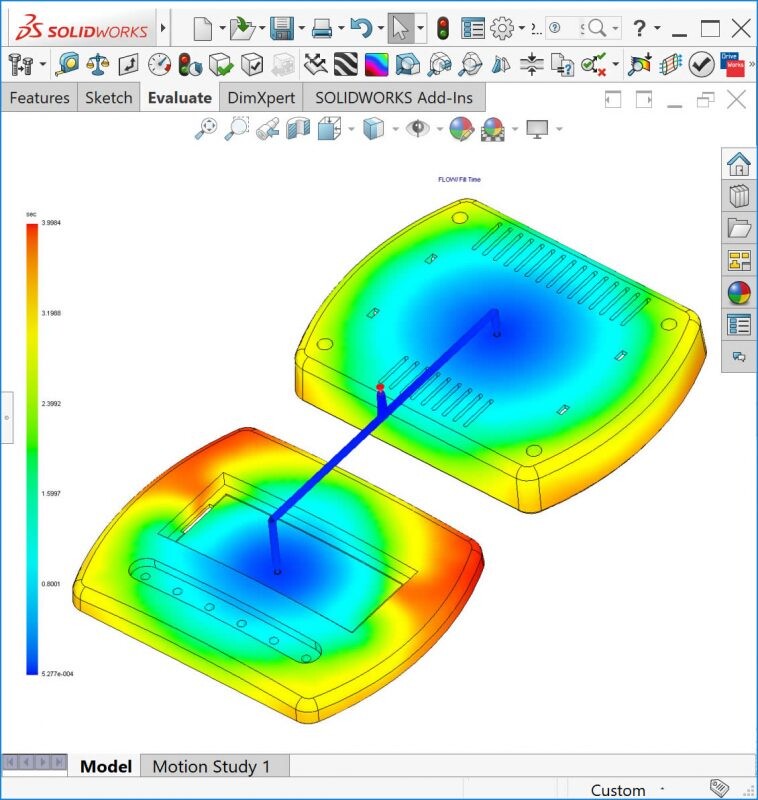

SOLIDWORKS Plastics Professional은 사출 금형 설계자 또는 제작자에게 정확하고 사용하기 쉬운 최적화 방법을 제공합니다. 단일, 다중 캐비티 및 패밀리 금형 레이아웃을 빠르게 생성하고 분석합니다.

• 비용이 많이 드는 금형 재작업 방지: 시간과 비용이 많이 들고 불필요한 재작업을 피하기 위해 금형이 처음부터 올바르게 작동하도록 합니다.
• 공급 시스템 설계 최적화: 스프루, 러너 및 게이트를 분석하여 러너 시스템의 균형을 맞춥니다.

         게이트 유형, 크기 및 위치를 최적화합니다. 최상의 러너 레이아웃, 크기 및 단면 모양을 결정합니다.

• 주기 시간, 클램프 톤수 및 샷 크기 추정: 툴링 프로젝트를 빠르고 정확하게 견적합니다. 주어진 금형에 대한 사출 성형기의 크기를 정하고 사이클 시간을 최적화하고 플라스틱 재료 스크랩을 줄입니다.

SOLIDWORKS Plastics Premium

고급 플라스틱 부품 시뮬레이션

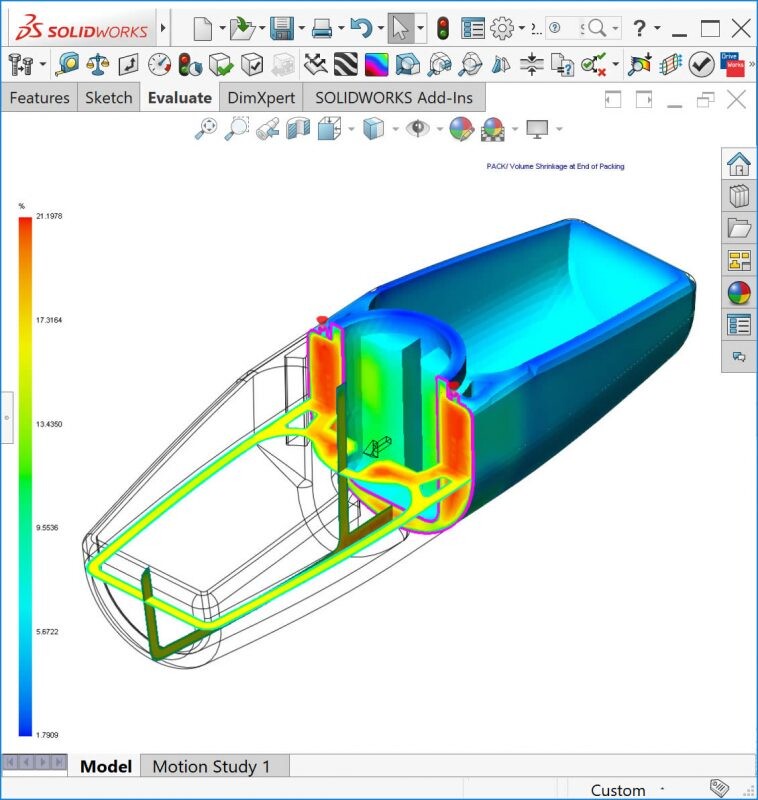

SOLIDWORKS Plastics Premium에는 SOLIDWORKS Plastics Professional의 모든 기능과 함께 사용자가 금형 냉각 라인 레이아웃을 분석하고 성형 부품 변형을 예측할 수 있는 고급 시뮬레이션 기능이 포함되어 있습니다.

• 냉각 라인 해석 : 단순하거나 복잡한 금형 냉각 라인 레이아웃 설계 및 해석
• 시간 및 비용 절감 : 냉각 시스템 설계를 최적화하여 사이클 타임 최소화 및 제조 비용 절감

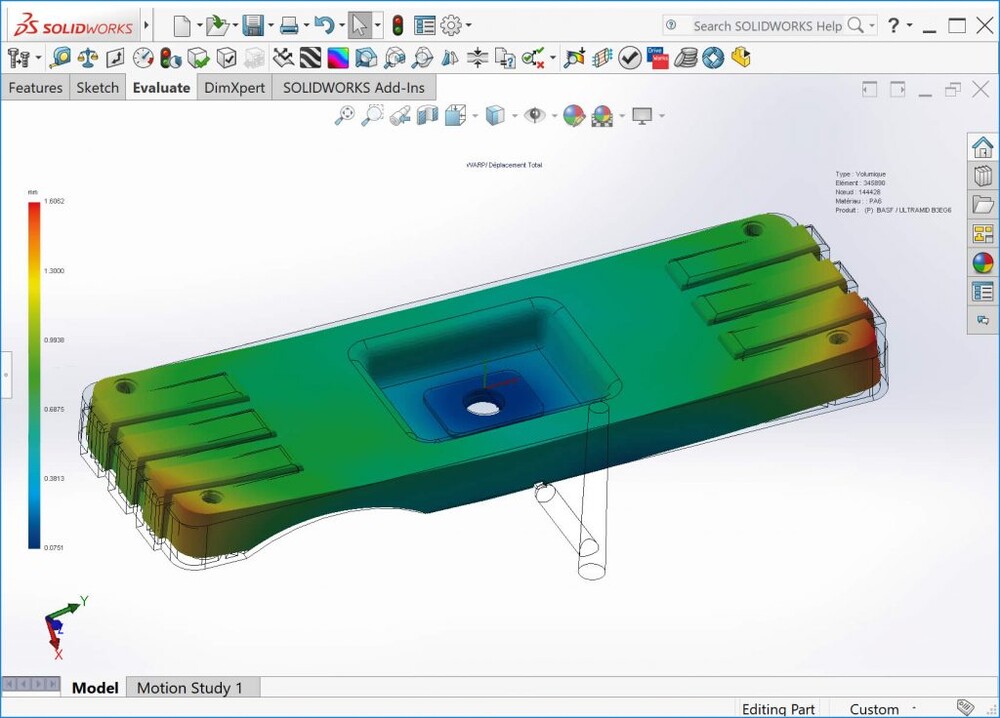

• 전체 프로세스 개선 : 부품 및 금형 설계, 재료 선택 및 처리 매개변수를 최적화하여 성형 부품 휨을 줄이거나 제거합니다.

SOLIDWORKS 플라스틱의 이점

제품 개발 초기 단계에서 설계 변경 처리

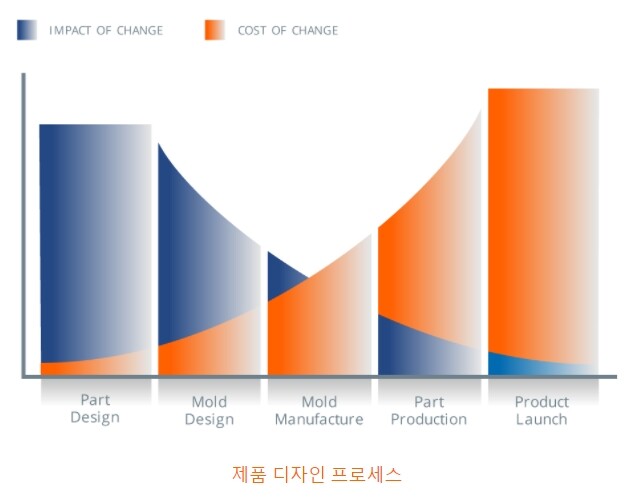

변경 비용

제품 개발 초기 단계에서 변경 비용은 낮지만 영향은 가장 큽니다. 플라스틱 부품과 사출 금형을 제조 가능성을 위해 최적화하면 빠를수록 좋습니다.

플라스틱 부품 생산의 과제는 부품 또는 금형 설계가 제조에 미치는 영향과 제조가 설계에 미치는 영향을 결정한 다음 초기에 그리고 종종 설계-제조 프로세스 전반에 걸쳐 해당 정보를 전달하는 것입니다.

SOLIDWORKS Plastics는 잠재적인 문제를 신속하게 식별하여 설계 프로세스 초기에 변경할 수 있는 도구를 제공합니다.

edition별 기능 자세히보기 ↓
