SOLIDWORKS FLOW SIMULATION_CFD 유동해석

유체 유동, 열전달, 유체력 해석

동시 병행 CFD를 통한 엔지니어링 통찰력 제공

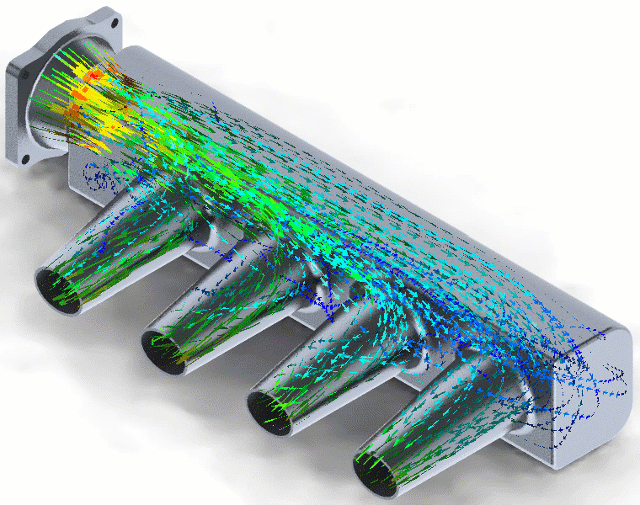

SOLIDWORKS Flow Simulation을 사용하면 액체 또는 기체의 흐름이 제품에 미치는 영향을 설계 단계에서 훨씬 더 빠르고 쉽게 파악할 수 있습니다.

HVAC 및 Electronic Cooling 모듈은 고급 복사 및 열 쾌적 요소 해석 및 냉각 해석과 광범위한 재질 라이브러리를 제공합니다.

⬜ 내부/외부, 정상/비정상 상태 유동

⬜ 층류-천이-난류 유동

⬜ 아음속, 천음속, 초음속 유동

⬜ 점성/비점성 유체

⬜ 회전체 해석(MRF, 슬라이딩메시)

⬜ 복합 열전달(전도/대류/복사)

⬜ 공동 현상, 상대습도, 응축효과

⬜ 소음 예측, 자유 수면

⬜ 복합 열전달(전도/대류/복사)

⬜ 입자 스터디

⬜ 파라메트릭/최적화 해석

부품 내부/외부 유동

내부 유동으로 해석

• 배관 내부에서 유체의 흐름
• 방에서 히터를 가동하였을 때 방안의 온도 변화

외부 유동으로 해석

• 외부에 노출된 구조물 주위를 흐르는 유체의 흐름
• 유체의 흐름에 의한 유압 결과 및 온도 결과

비압축성 또는 압축성, 아음속, 천음속, 초음속을 포함하는 점성 유동

비압축성 (유체, 기체)

• 압축이 되지 않는 유체
• 압력에 관계없이 체적, 온도, 밀도 등이 일정한 유체
• 액체/아음속 흐름의 기체

압축성 (기체)

• 압축이 되는 유체
• 압력에 따라 체적, 온도 밀도 등이 변하는 유체
• 초음속 흐름의 기체/압축성 터보 기계 등

복합 열 전달(유체,고체), 전도, 대류, 복사

전도

• 접촉된 물체 사이에서 발생하는 열 전달

대류

• 유체와 고체 표면에서 발생하는 열 전달
• 강제 대류: 바람에 의하여 발생
• 자연 대류: 밀도 차이에 의해 발생

복사

• 전자기 파동으로 발생하는 열 전달

구조 및 유동 연성 해석

유압 및 열 유동 결과

• 유동 해석을 통한 부품의 표면의 유압 결과 및 열 유동 해석을 통한 고체의 온도 결과를 실시간으로 구조 해석의 해석 조건으로 적용을 통한 장비의 구조 해석 진행

대칭 해석과 주기 해석을 통한 리소스 최소화

대칭 해석

• 형상과 유동이 대칭 형상일 때 모델을 중심선을 기준으로 대칭 해석을 적용하여 계산 리소스 최소화
• 대칭면을 기준으로 형상과 유동이 대칭임을 가정 후 유동해석 진행

주기 해석

• 반복적인 형상일 때 주기 조건을 활용하여 계산 리소스 최소화
• 주기면을 기준으로 형상이 반복 된다고 가정 후 유동해석 진행

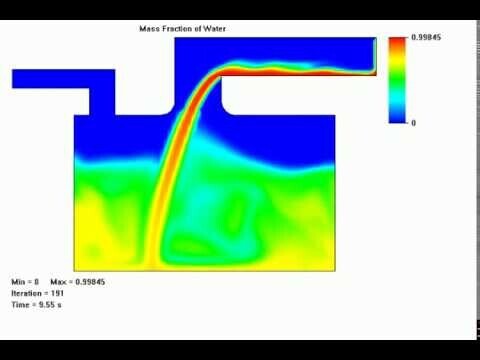

VOF 모델을 통한 자유 표면 계산

VOF (Volume OF Fluid)

• 플로우 시뮬레이션에서 혼합되지 않은 유체의 경계면을 추적하여 계산 (기체-액체, 액체-액체)
• 기체-액체, 액체-액체
• 이론에 근거하여 신뢰성 있는 해석 결과

EDITION별 기능비교 다운로드 받기🔽
