SOLIDWORKS ELECTRICAL 3D

(상위 edition은 하위 edition의 기능을 포함)

SOLIDWORKS Electrical 3D를 사용하면 전기 구성 요소를 배치하고

SOLIDWORKS 라우팅 기술을 사용하여 3D 모델 내 전기 설계 요소를 자동으로 상호 연결할 수 있습니다.

2D회로도와 3D모델은 실시간으로 양방향으로 동기화되므로 변경 사항이 자동으로 업데이트됩니다.

플랫폼 협업

⬛ 모든 프로젝트 설계 데이터를 실시간으로 양방향으로 동기화

- 협업환경

- 다중 플랫폼 사용(Schemic, SOLDWORKS, PDM Professional)

- 설계분야와 사용자 간에 핵심 정보(예: Bill of Material 및 설계 데이터) 동기화

다중 사용자 환경

⬛ 환경은 동시 설계를 허용

- 실시간 협업

- 여러 사용자가 한번에 동일한 프로젝트에서 작업할 수 있음

- 소프트웨어에서 작업하고 데이터를 공유할 수 있는 여러 사용자

- 기계 및 전기 사용자는 설계에 대해 동시에 협업할 수 있다(SOLDWORKS Electrical 3D 사용)

SOLIDWORKS PDM커넥터

⬛ 검증된 SOLIDWorks PDM 기능과 향상된 PDM 인터페이스를 기반으로 한 시스템에서 전기 및 기계 데이터를 관리하십시오.보관 목적 및 개정 관리를 위한 개략적인 데이터, 도면 및 보고서 게시 자동화

전기구성 요소 라이브러리

⬛ 제조업체 부품의 광범위한 통합 라이브러리 액세스

- 새로운 부품으르 쉽게 제작

- 부품 맞춤화 및 조정

- 마법사 및 도구 가져오기

- 부품, 기호,2D풋 프린트,DWG라이브러리에 엑세스하기 위한 웹 기반 포털

- PDF데이터시트에 외부링크 추가

하이퍼링크

⬛ 비연결에 사용할 수 있는 링크 - 구성 요소 인스턴스 - 출발지/목적지 화살표 - 구성 요소와 3D 모델 간의 링크 - 도식 및 제조업체 부품에 대한 BOM - 링크가 기능 PDF로 변환됨 - 프로젝트에 추가된 추가 데이터 시트가 프로젝트 파일에 포함됨

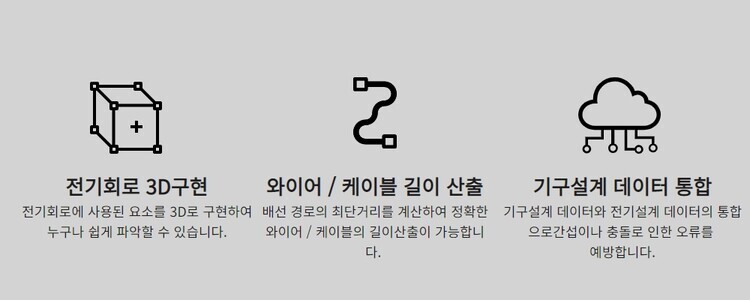

3D전기설계

⬛ SOLIDWORKS 어셈블리를 통한 사용 편의성.

• 프로젝트의 전기 구성 요소에 대한 3D CAD 모델 배치, 삽입 또는 제거
• 배선, 하니스 및 케이블의 완전한 제어 경로 준수
• 도식 제어 연결로 인한 자동 라우팅
• 기존 3D 모델을 전기 구성 요소에 연결
• 경로 경로 및 관련 데이터(예: 시스템 내 와이어, 케이블 및 하니스 길이)의 계획 및 문서화 허용
• 조립 전 모든 와이어, 케이블 및 하니스 경로의 적절한 장착, 계획 및 모든 와이어 길이 계산의 용이성 확인

3D전기 캐비닛 설계

기존의 CAD 설계와 SOLDWORKS 자동화 도구를 활용하여 포괄적인 전기 3D 캐비닛 설계 및 문서화를 작성하십시오.이러한 응집성 환경은 외부 파일을 사용하지 않고 실시간으로 동기화되며 기존 CAD 설계를 활용할 수 있다.

단일선 도식도

⬛ (AKA LINE DIAGRAM)전기 부품 및 인터커넥터의 간단한 그림 표현을 활용하여 복잡한 내장형 전기 시스템을 만든다.기능성은 이더넷 연결, 기기 배치에서의 기기 위치 등을 문서화하는 데 완벽하다

다선도식

⬛ 반복작업의 단순화에 최적화된 사용이 간편한 인터페이스를 통해 도식 작성

혼합도식

⬛ 연관성을 유지하면서 단일 선과 다중 선 도면을 같은 페이지에 조합하십시오.

2D캐비닛 작성

⬛ 전기구성 요소의 2D 치수 개요를 사용하여 전기 개략도에서 2D패널 표현을 생성하십시오.

설계 및 재사용

⬛ 지능형 컷 앤 페이스트(cut and paste)를 위한 통합 도구, "즐겨찾기" 구성 요소 및 회로 설계 요소를 쉽게 선택할 수 있는 선택, 사용하기 쉬운 가져오기 마법사를 통해 비 SOLIDWORKS 전기 설계 요소를 재사용할 수 있는 기능을 통해 설계 속도 향상

자동 터미널 도면작성

⬛ 터미널 도면을 자동으로 생성하여 실시간 설계에 동기화

보고서 생성

⬛ 실시간 설계 데이터베이스 쿼리에서 자동으로 보고서 생성

자동 연락처 상호참조

⬛ 제조업체별 구성 요소의 가용성과 접점 유형에 따라 실시간으로 전기 접점을 자동으로 동기화하고 상호 참조한다.

고급 포뮬러 관리자

⬛ 유선이름 지정에서 프로젝트 이름 수식에 이르기까지 향상된 수식 기능을 활용하십시오.

전기 기호 라이브러리

⬛ 업계 표준 개략도 기호(IEC, ANSI, JIS, GB)로 구성된 광범위한 라이브러리에 액세스하여 사용하기 쉬운 가져오기 도구로 부품을 쉽게 사용자 정의 및 조정하십시오.향상된 도구로 인덱스 및 패시브 기호를 편집하는 기호 편집기.

마크 및 와이어 관리

⬛ 숫자그룹 옵션, 사용되지 않는 와이어 마크 재사용, 자연 주문 지원 및 향상된 DWG 가져오기 기능을 활용하십시오.

동적 커넥터 도구

⬛ 강력하고 사용하기 쉬운 커넥터 마법사를 사용하여 전기 커넥터의 생성,

설계 및 사용을 단순화하십시오.

사용자 정의 가능한 보고서 및 문서

⬛ 통합된 사용자 정의 보고서 작성 도구를 통해 작성된 사용자 정의 보고서를 사용하여 실시간 설계 데이터베이스 쿼리에 기반한 보고서를 자동으로 생성통합된 사용자 정의 보고서 작성 도구를 사용하여 사용자 정의 보고서 개발

PLC도구

⬛ PLC(Programmable Logic Controller Management) 관리 도구를 사용하여 많은 PLC 배선 설계 작업을 자동화하고 PLC 데이터와 레이블을 가져오십시오.

다단계 단자 스트립 지지대

⬛ 3D단자 스트립 관리 및 구성 요소 단자 특성 번호 변경/설정, 제조업체 부품, 회로 및 액세서리 구성 요소 추가
