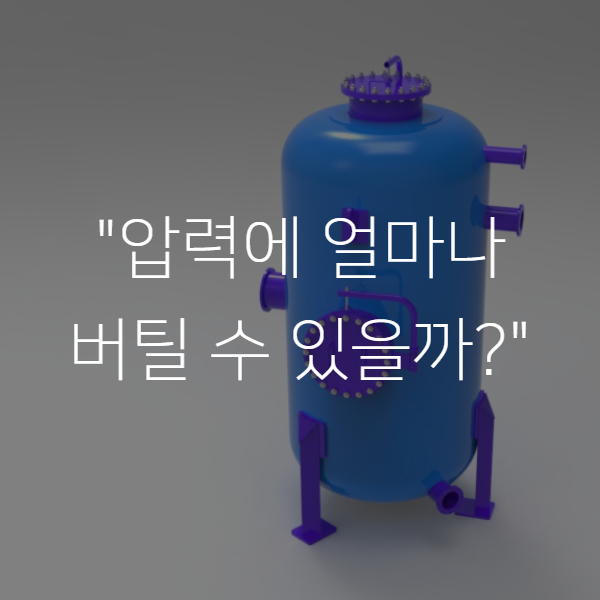

이 영상은 SOLIDWORKS Simulation을 활용하여 압력탱크 내부에 가해지는 압력을 구조적으로 해석하는 과정을 담고 있습니다. 모델 준비 압력탱크 형상의 3D모델이 SOLIDWORKS 상에서 완성되어 있습니다. 외형은 원통형에 양 끝이 반구 형태로 구성되어 있으며, 구조적으로 밀폐된 형태입니다. 재질 설정 재질은 일반적으로 많이 사용하는 탄소강(Carbon Steel) 또는 스테인리스강(Stainless Steel)이 사용되었으며, 재료의 기계적 물성치가 정의되어 있습니다. 기계 설계에서 많이 사용되는 재질 종류▶ 시뮬레이션 설정 해석 종류는 Static (정적 해석)으로 설정. 내부 표면에 일정한 내부 압력 (예: 1MPa)이 균일하게 작용하도록 하중 조건이 적용됩니다. 고정 조건은 한쪽 플랜지(고정된 면)에 적용되어 구조물이 외력에 의해 움직이지 않도록 설정됩니다. 메쉬 설정 자동 또는 사용자 정의 메쉬를 적용하여 모델을 적절한 크기의 요소로 분할. 곡면 영역이나 응력 집중이 예상되는 지점에는 보다 정밀한 메쉬가 적용됩니다. 결과 확인 내부 압력에 의한 응력 분포(Stress)와 변형(Displacement) 결과가 컬러 컨투어로 표현됩니다. 최대 응력 위치는 탱크의 접합부나 곡면 경계 부근에서 발생하며, 설계의 안정성 여부를 판단하는 기준이 됩니다. 결과는 von Mises 응력을 기준으로 표시되며, 재료의 항복강도와 비교하여 안전 여부를 확인합니다. 압력용기의 진동 특성 및 내진 해석▶
