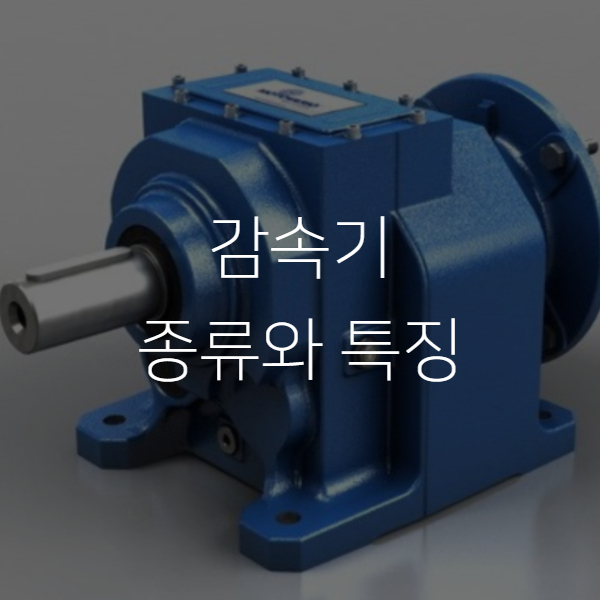

감속기의 종류와 특징, 기어 설계하기

감속기(Reducer)란?감속기는 모터나 엔진 등의 회전력을 감속시켜 원하는 속도와 토크(힘)를 제공하는 장치입니다. 주로 기계 장치에서 동력을 효율적으로 전달하고, 부하가 걸리는 부품을 보호하는 역할을 합니다. 감속기의 주요 기능 속도 감소 – 고속 회전을 저속으로 변환 토크 증가 – 낮은 속도에서 더 높은 회전력을 제공 동력 전달 – 모터에서 발생한 동력을 원하는 부위로 전달 부하 분산 – 기계의 부하를 적절히 분산하여 내구성 향상 감속기의 종류 및 특징 1. 기어 감속기(Gear Reducer) 종류: 직렬 기어(Spur Gear) 감속기 – 간단한 구조, 저비용 헬리컬 기어(Helical Gear) 감속기 – 부드러운 동작, 높은 내구성 베벨 기어(Bevel Gear) 감속기 – 90도 방향 전환 가능 유성 기어(Planetary Gear) 감속기 – 높은 감속비, 콤팩트한 디자인 특징: 내구성이 뛰어나며 높은 효율 다양한 크기와 감속비 적용 가능 소음과 진동이 발생할 수 있음 2. 웜 감속기(Worm Reducer) 특징: 큰 감속비 실현 가능 (고속 → 저속) 회전이 한 방향으로만 가능하여 자기 잠금(Self-locking) 효과 효율이 낮고 열 발생이 많음 소형 장비 및 저속 고하중 기계에 적합 3. 유성 감속기(Planetary Reducer) 특징: 작은 크기 대비 높은 감속비 제공 출력 토크가 크고 효율이 높음 정밀한 속도 제어가 가능함 고가의 제품이 많으며 유지보수가 어려울 수 있음 4. 하모닉 감속기(Harmonic Reducer, 파동 감속기) 특징: 정밀한 제어와 높은 감속비 가능 백래시(Backlash, 기어의 유격)가 거의 없음 고가이지만 로봇 및 정밀 기기에 사용됨 감속기 선택 시 고려 사항 감속비(Reduction Ratio) – 원하는 속도와 토크를 얻기 위한 감속비 결정 출력 토크(Output Torque) – 기기가 견뎌야 할 최대 하중 고려 효율(Efficiency) – 에너지 손실을 줄이기 위한 감속기의 효율 확인 설치 공간(Space Requirement) – 기계 내부의 공간과 감속기의 크기 적합성 소음 및 진동(Noise & Vibration) – 작동 환경에 따른 소음 및 진동 허용 범위 고려 비용(Cost) – 예산 및 유지보수 비용까지 고려하여 선택 감속기는 기계 산업, 로봇, 자동차, 항공우주, 공작기계 등 다양한 분야에서 필수적인 역할을 합니다. 사용 목적에 맞는 감속기를 선택하는 것이 중요합니다. 😊 전기모터의 기능과 원리,종류,설계▶
