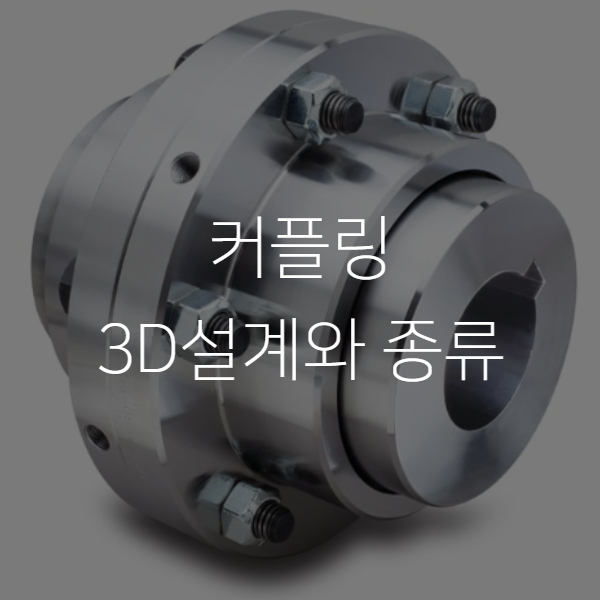

커플링(Coupling)이란 무엇인가요? 기계 부품 중 하나로, 두 축을 서로 연결하여 동력을 전달하거나 회전을 전달하는 역할을 합니다. 주로 엔진, 모터, 펌프, 컴프레서 등에서 사용되며, 동력을 효율적으로 전달하고 시스템의 유연성을 확보하기 위해 설계됩니다. 커플링의 주요 역할 동력 전달 축 정렬 보정 진동 및 충격 흡수 과부하 보호 열팽창 대응 샤프트 커플링이란?샤프트 커플링은 구동축과 피동축과 같은 두 개의 회전축을 연결하여 동력을 전달하는 기계적 구성 요소입니다. 모터, 펌프, 발전기 및 압축기 에 사용됩니다 .샤프트 커플링은 어떻게 작동하나요? 위의 다이어그램에 표시된 대로 커플링을 통해 두 개의 샤프트를 연결할 수 있습니다. 샤프트 직경이 달라도 문제 없습니다.위의 다이어그램에 따르면 모터는 구동 측이고, 프로펠러는 피동 측입니다.커플링은 모터 의 열 등을 구동 측으로 전달하지 않습니다.흡수 장치를 사용하면 충격과 진동이 전달되는 것을 막을 수 있으며, 이를 통해 주변 구성 요소가 손상되지 않도록 보호하는 데 도움이 됩니다.샤프트 커플링을 사용하는 이유는 무엇입니까?샤프트 커플링이 사용되는 가장 일반적인 이유는 다음과 같습니다. 모터, 발전기 등 별도로 제작된 장치의 샤프트를 연결하는 데 사용됩니다 . 샤프트의 정렬 불량 때문에. 기계적 유연성을 위해. 한 샤프트에서 다른 샤프트로 전달되는 충격 하중을 흡수합니다. 과부하로부터 보호. 커플링의 종류 고정 커플링(Rigid Coupling) 축 정렬이 정확할 때 사용. 예: 플랜지 커플링, 슬리브 커플링. 유연 커플링(Flexible Coupling) 축 정렬 불량을 허용하며 충격과 진동을 흡수. 예: 러브조이 커플링, 디스크 커플링, 엘라스토머 커플링. 유체 커플링(Fluid Coupling) 동력을 유체를 통해 전달하여 충격을 최소화. 예: 유압 커플링. 토크 제한 커플링(Torque Limiting Coupling) 과부하 예: 오버로드 커플링. 커플링 설계 다양한 산업 분야에서 활용사례 제조업 및 공작기계적용 사례 공작기계(Machine Tools): 선반, 밀링머신, CNC 기계 등에서 모터와 스핀들을 연결. 컨베이어 시스템(Conveyor Systems): 모터와 롤러 간 동력 전달. 프레스 및 스탬핑 기계: 크랭크샤프트와 모터 연결.특징 유연 커플링을 주로 사용하여 진동 및 정렬 불량을 흡수. 고속 작업 시 디스크 커플링으로 정밀한 동력 전달. 자동차 산업적용 사례 변속기와 엔진 연결: 플라이휠과 클러치 플레이트 사이의 연결. 구동축과 차축 연결: 차량의 드라이브라인에서 동력 전달. 스티어링 시스템: 유연성을 위해 조향 기계에 사용.특징 유체 커플링과 플렉시블 커플링을 활용하여 진동 및 충격 흡수. 엔진 과부하 방지를 위한 토크 제한 커플링. 발전 및 에너지 산업적용 사례 터빈과 발전기 연결: 화력발전소, 수력발전소에서 동력 전달. 풍력발전기: 블레이드에서 발전기로의 회전력 전달. 펌프 및 압축기 시스템: 동력 전달 장치.특징 고출력 환경에서 고정 커플링 또는 디스크 커플링 사용. 풍력발전기에서는 탄성 커플링으로 과부하 보호. 석유 및 가스 산업적용 사례 오일 리그 드릴링 시스템: 드릴링 샤프트와 모터 연결. 파이프라인 펌프: 원유 및 가스 이송 시스템. 가스 터빈: 회전축 연결.특징 고온, 고압 환경에서 내구성이 강한 메탈 디스크 커플링 사용. 진동 흡수 및 장시간 작동이 중요한 환경. 해양 및 선박 산업적용 사례 엔진과 프로펠러 샤프트 연결: 선박의 추진 시스템. 유압 펌프와 모터 연결: 선박의 조향 및 보조 시스템.특징 유체 커플링을 사용해 충격과 진동을 최소화. 탄성 커플링으로 소음을 줄이고 정렬 불량에 대응. 로봇 및 자동화적용 사례 서보 모터와 구동축 연결: 로봇 팔 및 자동화 장비. 피드백 시스템: 회전 센서 및 구동 모터 간 연결.특징 비틀림 유연 커플링으로 정밀한 위치 제어와 진동 완화. 작은 공간에서도 동작 가능하도록 컴팩트 설계된 커플링 사용. 항공우주 산업적용 사례 항공기 엔진과 터보펜: 회전력을 전달. 우주 로켓: 추진체 시스템의 동력 전달.특징 초경량 커플링 설계. 고속 회전 환경에서 높은 안정성과 진동 억제. 건설 및 농업적용 사례 굴착기 및 크레인: 유압 모터와 드라이브 샤프트 연결. 농업용 트랙터: 엔진과 기계 장치(예: 로터베이터) 연결.특징 토크 제한 커플링으로 기계 손상 방지. 높은 충격 하중에 견디는 내구성. 기어란 무엇이며 종류와 설계방법을 알아보자.▶
